艾美捷东京化成（TCI）PACz系列材料加工方案

PACz系列是由Getautis和Albrecht等人开发的一种用于p-i-n（“倒置”）结构钙钛矿太阳能电池的空穴选择性层。1) 由于PACzs的磷酸锚能够在金属氧化物表面上形成共价键，因此可以在ITO等透明电极上形成空穴选择性自组装单层（SAMs）。旋涂和浸涂方法对于制造PACz SAMs都是有效的。据报道，PACz SAMs实现了有效的空穴提取和小的陷阱态密度，因此与使用PTAA（即聚[双(4-苯基)(2,4,6-三甲基苯基)胺]），通常在p-i-n型电池中使用的相比，实现了更高的光电转换效率（PCE）和稳定性。PACzs还在化合物半导体CIGSe上形成了SAMs，表明与串联电池兼容。此外，研究表明PACzs有助于提高有机光伏的PCE和稳定性，2,3) 并且可以作为电子选择性层应用于晶体硅（c-Si）太阳能电池。4) 3PATAT-C3是由Wakamiya等人开发的一种形成空穴收集SAM的材料。5) 平面的π-结构和三个磷酸锚使得SAMs能够面向基底定向形成。这有望实现高效的电荷收集。

艾美捷东京化成（TCI）PACz系列相关产品：

PACz系列：

C3663      2PACz

D5798      MeO-2PACz

M3477      Me-2PACz

B6391      Br-2PACz

C3914      Cl-2PACz

P2995      4PACz

M3549      MeO-4PACz

M3359      Me-4PACz

B6445      Br-4PACz

3PATAT-C3：

P3172       3PATAT-C3

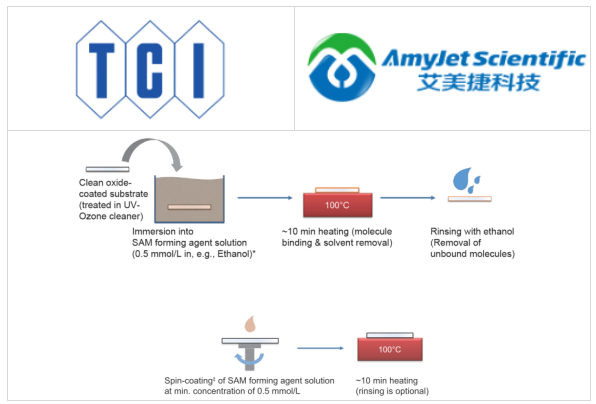

东京化成（TCI）PACz系列材料加工方法：

方法1：浸涂

适用于大面积涂层和纹理化基底

方法2：旋涂

适合快速研究和优化

*所需的Z短浸涂时间可能从几分钟到几小时不等。研究人员在使用2PACz进行进一步测试后，发现使用0.5 mmol/L和5分钟浸涂可以获得更可重复的结果。请注意，Z佳的浓度和浸涂时间可能会根据所使用的基底氧化物和预处理方式而变化。

与当前标准的空穴传输材料（如PTAA）相比，SAM形成剂可以在更宽的加工窗口内进行加工，并且具有更高的重复性。基底（例如ITO）必须清洁，并通过例如紫外线-臭氧处理进行激活。

SAM形成剂粉末通常溶于乙醇或异丙醇（1 mmol/L ≈ 0.3 mg/mL），MeO-2PACz粉末存放在空气中，而2PACz和Me-4PACz则存放在充满氮气的手套箱中。

东京化成（TCI）PACz系列产品文献参考：

1) Conformal monolayer contacts with lossless interfaces for perovskite single junction and monolithic tandem solar cells

A. Al-Ashouri, A. Magomedov, V. Getautis, S. Albrecht, et al., Energy Environ. Sci. 2019, 12, 3356.

2) 18.4% Organic Solar Cells Using a High Ionization Energy Self-Assembled Monolayer as Hole-Extraction Interlayer

Y. Lin, A. Magomedov, Y. Firdaus, D. Kaltsas, A. El-Labban, H. Faber, D. R. Naphade, E. Yengel, X. Zheng, E. Yarali, N. Chaturvedi, K. Loganathan, D. Gkeka, S. H. AlShammari, O. M. Bakr, F. Laquai, L. Tsetseris, V. Getautis, T. D. Anthopoulos, ChemSusChem 2021, 14, 2003460.

3) 18.9% Efficient Organic Solar Cells Based on n-Doped Bulk-Heterojunction and Halogen-Substituted Self-Assembled Monolayers as Hole Extracting Interlayers

Y. Lin, Y. Zhang, J. Zhang, M. Marcinskas, T. Malinauskas, A. Magomedov, M. I. Nugraha, D. Kaltsas, D. R. Naphade, G. T. Harrison, A. El-Labban, S. Barlow, S. De Wolf, E. Wang, I. McCulloch, L. Tsetseris, V. Getautis, S. R. Marder, T. D. Anthopoulos, Adv. Energy Mater. 2022, 12, 2202503.

4) Efficient Silicon Solar Cells through Organic Self-Assembled Monolayers as Electron Selective Contacts

A. Prasetio, R. R. Pradhan, P. Dally, M. Ghadiyali, R. Azmi, U. Schwingenschl?gl, T. G. Allen, S. De Wolf, Adv. Energy Mater. 2024, 14, 2303705.

5) Tripodal Triazatruxene Derivative as a Face-On Oriented Hole-Collecting Monolayer for Efficient and Stable Inverted Perovskite Solar Cells

M. A. Truong, T. Funasaki, L. Ueberricke, W. Nojo, R. Murdey, T. Yamada, S. Hu, A. Akatsuka, N. Sekiguchi, S. Hira, L. Xie, T. Nakamura, N. Shioya, D. Kan, Y. Tsuji, S. Iikubo, H. Yoshida, Y. Shimakawa, T. Hasegawa, Y. Kanemitsu, T. Suzuki, A. Wakamiya, J. Am. Chem. Soc. 2023, 145, 7528.

作为TCI（东京化成）在中国的区域特约合作伙伴，艾美捷科技有限公司将为中国客户提供全面的TCI的产品及服务。
